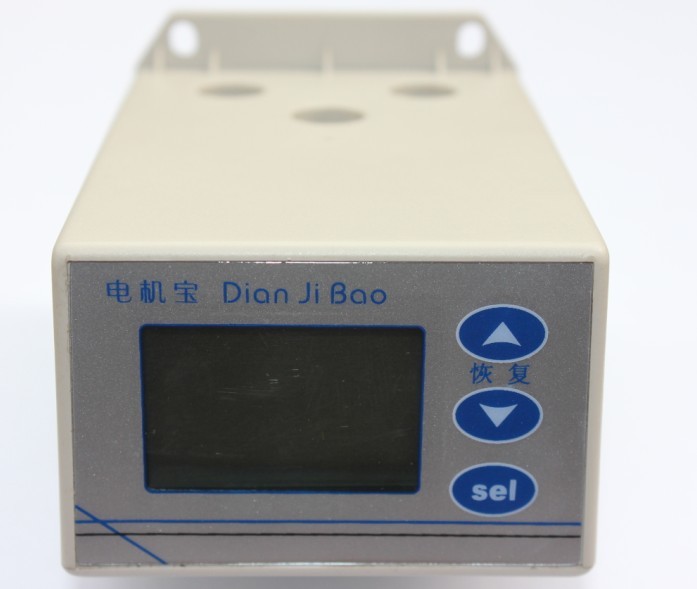

JFY-711電動機綜合保護器使用說明

本產品是一款智能型電動機綜合保護器，采用數字處理技術，液晶顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相、三相電流不平衡等故障。當發生上述故障時，內部繼電器觸點斷開，切斷電動機電源。

P主要功能：

1、  電流顯示：可顯示三相平均電流和A、B、C三相電流。

2、  二次互感: 可外接互感器，實現較大電流的測量。

3、  過載保護：當發生過載時，切斷電動機電源，有定時限和反時限兩種動作方式,定時限時間可調,提供五條反時限曲線。

4、  缺相保護：當檢測到缺相時，切斷電動機電源，動作時間可調。

5、  三相不平衡保護：當檢測到三相電流不平衡時，切斷電動機電源，不平衡度動作點和動作時間可調。

6、  自動恢復功能：因故障切斷電動機電源后，可以自動恢復若干次，次數和間隔時間可設置。

7、  故障電流鎖定功能：因故障切斷電動機電源后，鎖定顯示發生故障那一刻的電流，以便于分析故障原因。

8、  時間繼電器功能：作為附加功能，內部集成了一個時間繼電器。

P技術指標：

    1、額定電流設定范圍：0.1～800A

2、電流量程：1000A

3、外接互感器電流比：1～200

    4、電流測量精度：±1%

    5、定時限保護動作時間：0.1～20秒

    6、反時限曲線：5條

    7、電源電壓：AC 220V

    8、輸出觸點容量：2A/440VAC（純阻性負載）

    9、使用環境：溫度-20℃～70℃，濕度≤85%，無凝露

& 操作指南

一、怎樣查看A、B、C三相電流？

正常工作時顯示的是三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。顯示“OL”表示溢出。發生過載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。

二、怎樣設置電動機額定電流值？

長按“Sel”鍵2秒，液晶顯示“電流設定”，用“5”或“6”鍵改變?cè)O(shè)定值（按住“5”或“6”鍵不放可連發），設置好后按“Sel”鍵退出設置狀態。

三、怎樣從告警（保護）狀態恢復？

當發生過載、缺相或三相不平衡等告警時，會在液晶顯示屏上閃爍顯示“過載”、“缺相”、“不平衡”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復。

四、怎樣設置參數？

在顯示電流的狀態下，長按“5”鍵5秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示
